Рупорные колонки

[dlinyj]

Что-то хочу всё же чисто по приколу сделать рупорные колонки. Примено такое:

Есть несколько вариантов:
1. Купить.
+ точно получишь что хочешь
- долго
- дорого
- не спортивно
- как правило не парные
2. Напечатать
+ Качественно и можно точно подогнать под любой динамик
- долго
- дорого
3. Найти подходящий раструб и сделать самому
+ просто
+ дёшево
- не подогнать под динамик.

Вот подумал о последнем варианте. Но вот как найти подходящий раструб на наших авитах я даже и не знаю. На ебее вводишь "Speaker Horn" и получаешь точный результат. А наш язык так богат, что найти что-то подходящее не представляется возможным.
Самые близкие вещицы, которые удалось найти - это раструб огнетушителя, но форма слишком не поэтическая :); и клаксоны, последние правда стоят конских денег. Например, вот:

Это тепловозный гудок, который ставят водятлы к себе в машину. На видео просто адова мощщ. Но мне по сути нужен только раструб.

Внимание вопрос: Как вы думаете, откуда можно взять раструб за гроши? Покажите как и что искать, просто даже любопытно. Фантазия иссякла. Или может какие свои идеи.

Comments

[hillguard.livejournal.com]

Check out this awesome Instructable.

http://www.instructables.com/id/Phono-Horn-Free-Sound-Dock-for-your-Smart-Phone-t

Как бы вооот, дешево, прикольно, можно нарисовать своё по такому же принципу.

[dlinyj.livejournal.com]

Это ГЕНИАЛЬНО! Большое-пребольшое спасибо!

[hillguard.livejournal.com]

Ну, DIY-шники, особенно американские - конкретно упоротые люди. Но временами попадается несомненная годнота.

[dlinyj.livejournal.com]

Можно вообще из меди сваять. Вон чего нашёл http://chestofbooks.com/crafts/metal/Sheet-And-Plate-Metal-Work/Phonograph-Horn.html#.VSZaTtysWx4

[pavell743.livejournal.com]

В музыкальных магазинах, у них там частенько старый инструмент продается, причем иногда почти совсем за даром)

[dlinyj.livejournal.com]

Не встречал таких магазинов.

Думаю на бошинку скататься поглядеть

[g-stobbart.livejournal.com]

Если найти мастерскую по ремонту медных духовых инструментов, то может отдадут пару убитых валторн.

[pavell743.livejournal.com]

А из пластика отформовать или на термоусадочном пластике обжаться на нужную заготовку?
Пластиковая бутылка феном класно обжимается и особо проблем нету. Только ПЭТ клеить плохо, нужен клей специальный, но и это решаемо.

[dlinyj.livejournal.com]

Касательно отформовать, мне очень нравится методика стекловолокно+эпоксидка. Думаю

[pavell743.livejournal.com]

озни много, я нагревал ППР трубу на 20 и раздувал как мне нужно))))
Точно тем же методом тянул сопла для монитоа водяного. Нагреваешь трубу до текучести и растягиваешь, вытягивается в капиляр.
Раздувая тоже можно много чего намутить. Быстро и не жалко выбросить брак.
А со стекловолокном возни много. Хотя это на любителя.
Если уж вопрос встает о стекло волокне прокатитесь до мазана где продают и подбирают автокраски. У них в продаже есть полимерные композициии в литровых упаковках и отвердитель в раза три четыре дешевле эпоксидки, время твердения до полу часа, прочность, на 5% меньше, зато быстро и надежно)
Я использую полимеры Мульти филлер. дешево и просто)

[dlinyj.livejournal.com]

А можно ссылку про эти композиции, никогда не слышал.

[pavell743.livejournal.com]

http://shop.carpaint.kz/index.php/shpaklevki/multifuller/poliefirnaya-smola-detail

[dlinyj.livejournal.com]

Пару ссылок сам себе:

http://chestofbooks.com/crafts/metal/Sheet-And-Plate-Metal-Work/Phonograph-Horn.html#.VSZaTtysWx4 выкройка

[dlinyj.livejournal.com]

Ещё полезная ссылка http://www.robives.com/blog/horn

[dlinyj.livejournal.com]

http://www.props.eric-hart.com/how-to/gramophone-horn/

[masterspammer.livejournal.com]

Как человек, немного к этому причастный (делал ВЧ, один НЧ сделал, ещё как минимум второй НЧ и пару СЧ/ВЧ делать буду), напишу следуещее:

1. самое важное - закон изменения площади сечения, то есть математика;
2. выбор "куска" расширяющейся фигуры - с одной (узкой) стороны это зависит от размеров динамика/драйвера, с другой - от частотного диапазона, условий применения и компромиссности конструкции;
3. форма (при фиксированном законе расширения) может быть разной, например не круглой, а прямоугольной (диаграмма направленности будет куда как более пригодной для реальных условий) и даже свёрнутой тем или иным способом;
4. технология изготовления может быть сильно разной и зависит от 3. (а 3-от 2 и 1).

Примеры:

Я повторил вот такой НЧ - http://www.3dar.ru/projects/Big_Barbaris_Horn.pdf у меня 107 дБ от одного ватта получилось (это к вопросу об адовой мощщи).

На СЧ/ВЧ можно сделать из 4-х сторон по выкройке (если надо - могу кинуть файл, недавно расчитывал), стороны могут быть как все 4 одинаковые, так и 2 по 2 типа, это хорошо из фанеры (размочив в горячей воде - да хоть в ванне, изгиб не велик), оцинкованной жести (сделав припуск на загибы) или пластика.

Аналогично - из 5, 6 и более сторон - даже из войлока сшить и пропитать лаком или эпоксидной смолой.

Можно выточить на токарном (карусельном?) станке как сам рупор, так и оправку, на которой токарь-давильщик сделает рупор (как тазик).

Можно склеить из колец и доработать напильником (а лучше вместо напильника взять трубу, обёрнутую наждачной бумагой).

Можно выточить или склеить из колец приплюснутую полусферу, разрезать её на 4 части и собрать два примерно таких рупора циллиндрической волны (добавив боковины) -
http://playandbay.com/oc-content/uploads/4266.jpg - этот рупор конечно литой, но как иллюстрация сойдёт.

Можно намотать этакий "рулончик" из ленты (потом склеить).

Из папье-маше можно, в форму отлить можно, из горячего пластика сформировать - тут везде форму сначала надо.

Можно взять большое кольцо, положить на него горячий (мягкий) лист пластика, а за центр - тянуть или давить вниз - можно подобрать температуру и силу, при которых форма будет как надо (лучше иметь лекало).

P.S. Весь диапазон 20-20000 Гц одним рупором озвучить невозможно - или выбирать самую важную его часть или дополнять чем-то другим (вторым рупором, третьим..., просто динамиком).

[dlinyj.livejournal.com]

Большое спасибо за развёрнутый совет. В моём случае преследую скорее эстетическо-игральную цель, нежели аудиофильскую.

Пока мне понравились варианты сделать из бумаги, потом можно укрепить эпоскидкой. Аналогично можно собрать из меди его.

Вот, например http://www.props.eric-hart.com/how-to/gramophone-horn/ (или другие аналогичные ссылки в комментах). Вопрос только в том, как правильно составить выкройку (та самая математика).

P.S. Весь диапазон 20-20000 Гц одним рупором озвучить невозможно - или выбирать самую важную его часть или дополнять чем-то другим (вторым рупором, третьим..., просто динамиком).

Прекрасно понимаю, но после вот такой моей поделки



меня косым АЧХ не смутить :)))

[masterspammer.livejournal.com]

Тут дело не столько в кривизне АЧХ, а что работать не будет (если рупор хуже отсутствия рупора, то это fail!). Вот тот рупор, про расчёт которого я выше писал, не заработал, так как был сделан из мягкого картона (вместо оцинковки).

Про диапазон - имеет смысл брать голосовой диапазон или чуть шире.

[orbrider.livejournal.com]

А что будет, если в могучий СЧ рупор с метровой пастью типа как Барбарис делал, поставить мелкий трех-четырехдюймовый ширик? Будет оно на малой громкости играть или утопия?

[masterspammer.livejournal.com]

Тут вопрос о силе магнитной системы этого ширика. В НЧ-диапазоне можно сказать, что хорошо бы Qts < 0.3, выше - параметры Тиля-Смолла не настолько применимы, но общий принцип сохраняется. Рупор заставляет маленький динамик колебать большой объём воздуха, на НЧ даже диффузор может поломаться об воздух, на СЧ скорее сильно сменится тип нагрузки (как будто динамик в воде), причём линейность (и диапазон) будет зависеть больше от линейности самого воздуха и рупора, чем динамика (примерно как влияние линейности нагрузки источника тока).

Попробовать, что ли, как СЧ рупор готов будет...

Про громкость же вопроса не стоит - или будет играть или не будет, проблемы выше наоборот, на большой громкости появятся; ситуация, когда колонка начинает нормально играть только при достижении определённой громкости, к рупорам отношения не имеет.

P.S. Говорили мне умные люди, что в могучий СЧ-рупор с метровой пастью неплохо бы начинку от большого матюгальника со столба вставить.

[masterspammer.livejournal.com]

Да, а купить можно "дудку" от 1А-20 или сами 1А-20 в сборе. Диапазон работы - от 1200 Гц и этак до 8-10 кГц.

[masterspammer.livejournal.com]

http://sergey-tlt.narod.ru/articles/rupor/ матчасть

[dlinyj.livejournal.com]

За матчасть отдельное спасибо!

[orbrider.livejournal.com]

Видел, как народ рупора для наушников делал, где-то сантиметров пятьдесят-семьдесят. Наушники-втычки в качестве драйверов.

А если серьезно делать, встает вопрос о динамиках.

http://inlowsound.weebly.com/diy-paper-horn.html

[e-pipe.livejournal.com]

Чтобы совсем лампово цвитекторно - выдавить из рулона кассовой ленты. Покрыть лаком.

[dlinyj.livejournal.com]

Не совсем понял. Просто рулон продавить?

[e-pipe.livejournal.com]

Да. Серединку в конус. Видел такое в ж. "Радио" 20-х годов.

[archinub.livejournal.com]

Есть ещё хороший блог о рупорах и вообще аудиофилии разной: http://www.itishifi.com

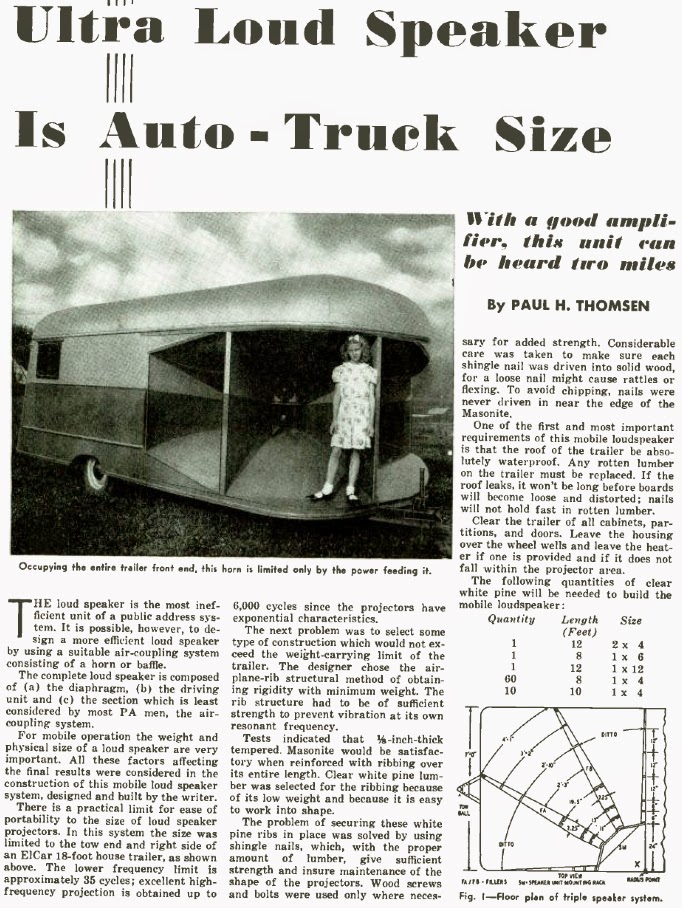

КДПВ оттуда:

Источник: http://www.itishifi.com/2014/09/ulra-loud-speaker-is-auto-truck-size.html

[dlinyj.livejournal.com]

Грандиозное спасибо!

[vladikoms.livejournal.com]

По моему вы слишком заморачиваетесь, все гораздо проще делается: идешь на какой-нить митинг, берешь в руки мегафон и быстренько растворяешься в толпе. Итого получаем: рупор, УНЧ, динамик и микрофон в одном флаконе. Что еще надо для счастья?

[dlinyj.livejournal.com]

Ну я примерно себе так и представлял :))). Разве что не люблю политоту.

[vladikoms.livejournal.com]

Искусство требует жертв

[freeman.livejournal.com]

Видал както пневмогудок из шапочки для плавания и рупора из канализационных пластиковых труб)

[dlinyj.livejournal.com]

Это жесть :))))

http://sekret-mastera.ru/bez-rubriki/samodelnyj-moshhnyj-gudok.html - оно

[masterspammer.livejournal.com]

https://www.avito.ru/moskva?q=1%D0%90-20

Вот тут и рупора и динамики, точно подходящие для них. Если не требуется сильно ровная АЧХ, то такой динамик можно нагрузить на самодельный рупор герц так с 200-300 (не подавая полную мощность), чуть ровнее АЧХ можно сделать, отперфорировав подвес (чтоб меньше его упругость стала).

Подобное счастье можно включать от детекторного приёмника через трансформатор безо всякого усилителя.

Важно, что устье рупора должно быть по периметру 3.4м/f; то есть этак в районе полуметра в диаметре в таком случае.

[dlinyj.livejournal.com]

Да, искал я. Штука интересная, но для опытов дороговато. Я ж не серьёзно, так, чисто по приколу.

Интересно, ведь должны быть импортные аналоги.

[ikaktys.livejournal.com]

как стандартный вариант - найти кусок пенопласта или сделать его из строительной пены, обстрогать до нужной формы и по нему вылепить из папье-маше или стеклоткани на эпоксидке, по вкусу, пенопласт потом выцарапать изнутри

[e1015.livejournal.com]

http://bsvi.ru/izgotovlenie-toroida-dlya-tesly-metodom-galvanoplastiki/
